Wechselstrommotor vs. Gleichstrommotor: Hauptunterschiede, Funktionsweise und Auswahl

Wechselstrommotor und Gleichstrommotor : Der wesentliche Unterschied

Das Grundlegende Unterschied zwischen AC- und DC-Elektromotoren ist die Art von elektrischem Strom, der jeweils in mechanische Rotation umgewandelt werden soll. Wechselstrommotoren Betrieb mit Wechselstrom – einer Versorgung, die bei einer festen Frequenz (50 Hz oder 60 Hz, je nach Netzstandard) die Polarität umkehrt. Gleichstrommotoren werden mit Gleichstrom betrieben, wobei Spannung und Strom kontinuierlich in eine Richtung fließen. Diese einzige Unterscheidung in der Stromversorgung führt zu allen nachgelagerten Unterschieden in der Motorkonstruktion, der Geschwindigkeitsregelungsmethode, den Wartungsanforderungen und der Anwendungseignung.

Beide Motortypen gehorchen demselben Grundprinzip – dem Lorentz-Kraftgesetz, das besagt, dass ein stromdurchflossener Leiter in einem Magnetfeld eine Kraft erfährt, die sowohl zur Stromrichtung als auch zur Feldrichtung senkrecht ist. Das Drehmoment, das den Rotor dreht, ist eine direkte Folge dieser Kraft, die über einen Spalt zwischen stationären und rotierenden Komponenten wirkt. Was unterscheidet sich zwischen AC- und DC-Elektromotoren ist, wie das Magnetfeld erzeugt wird, wie es aufrechterhalten wird und wie es im Laufe der Zeit mit den Rotorwicklungen interagiert.

Wie Wechselstrommotoren funktionieren

Elektrische Wechselstrommotoren erzeugen ein rotierendes Magnetfeld im Stator – der stationären äußeren Baugruppe –, indem sie verteilten Wicklungen, die um die Statorbohrung herum angeordnet sind, Wechselstrom zuführen. Bei einem dreiphasigen Induktionsmotor sind die drei Phasen räumlich und zeitlich um 120° versetzt und erzeugen so ein Feld, das sich kontinuierlich mit synchroner Geschwindigkeit dreht. Dieses rotierende Feld induziert durch elektromagnetische Induktion einen Strom in den Rotorleitern; Der induzierte Strom wiederum erzeugt ein eigenes Magnetfeld, und die Wechselwirkung zwischen den beiden Feldern erzeugt ein Drehmoment.

Der Rotor eines Käfigläufer-Induktionsmotors – die am weitesten verbreitete Variante davon elektrische Wechselstrommotoren global – enthält keine Wicklungen, keine Bürsten und keine externen elektrischen Verbindungen. Die Rotorstäbe sind an beiden Enden durch leitende Endringe kurzgeschlossen und der Strom fließt rein durch Induktion durch sie hindurch. Diese Konstruktion macht Käfigläufer-Wechselstrommotoren außergewöhnlich robust: Außer den Lagern gibt es keine verschleißberührenden Teile und der Motor kann bei minimalem Wartungsaufwand über Jahre hinweg in staubigen, nassen oder vibrationsreichen Umgebungen kontinuierlich laufen.

Synchrone Wechselstrommotoren arbeiten nach einem verwandten, aber unterschiedlichen Prinzip: Der Rotor ist magnetisiert – entweder durch Permanentmagnete oder durch eine separat erregte Feldwicklung – und synchronisiert sich mit dem rotierenden Statorfeld und läuft unabhängig von der Last mit exakt synchroner Drehzahl (innerhalb der Kippmomentgrenze). Synchronmotoren werden dort eingesetzt, wo eine präzise Geschwindigkeitskonstanz erforderlich ist, unter anderem in Textilmaschinen, Papierfabriken und Präzisionspumpensystemen.

Wie Gleichstrommotoren funktionieren

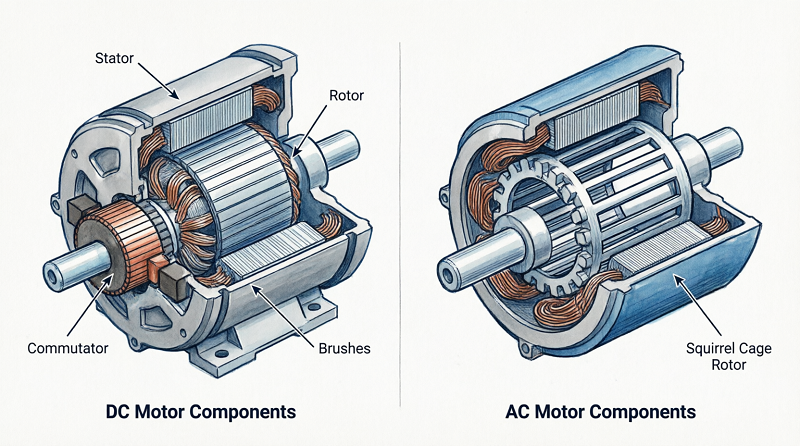

In herkömmlicher gebürsteter Ausführung Gleichstrommotor Der Stator erzeugt ein stationäres Magnetfeld – entweder durch Permanentmagnete oder durch Gleichstrom erregte Feldwicklungen. Der Rotor, Anker genannt, trägt gewickelte Leiter, die mit einem segmentierten Kommutator verbunden sind. Kohlebürsten halten den elektrischen Gleitkontakt mit dem Kommutator aufrecht und schalten die Stromrichtung durch aufeinanderfolgende Ankerspulen um, wenn sich der Rotor dreht. Diese mechanische Kommutierung stellt sicher, dass der Ankerstrom immer in die Richtung fließt, die das Drehmoment in derselben Drehrichtung aufrechterhält, unabhängig von der Rotorposition.

Die Kommutator-Bürsten-Schnittstelle ist der entscheidende strukturelle Unterschied zwischen bürstenbehafteten Gleichstrommotoren und Wechselstrommotoren . Es ermöglicht eine einfache Drehzahlregelung – eine Reduzierung der Versorgungsspannung oder des Ankerstroms reduziert direkt die Drehzahl – führt jedoch zu Wartungspflichten. Bürsten verschleißen zunehmend, erzeugen Kohlenstoffstaub und müssen regelmäßig überprüft und ausgetauscht werden. Bei hohen Geschwindigkeiten oder in staubiger Umgebung beschleunigt sich der Bürstenverschleiß deutlich. Bei Anwendungen, bei denen der Wartungszugang schwierig ist oder eine Verschmutzung zu befürchten ist, ist dies ein entscheidender Nachteil.

Bürstenlose Gleichstrommotoren (BLDC) machen den Kommutator vollständig überflüssig und ersetzen mechanisches Schalten durch elektronische Kommutierung über einen speziellen Controller, der die Rotorposition durch Hall-Effekt-Sensoren oder Gegen-EMK-Erkennung überwacht und den Strom nacheinander durch die Statorwicklungen schaltet. BLDC-Motoren vereinen die Geschwindigkeitssteuerungsflexibilität herkömmlicher Gleichstromkonstruktionen mit der mechanischen Einfachheit von Wechselstrom-Induktionsmotoren und sind zur vorherrschenden Wahl in Anwendungen geworden, die von Computerlüftern und Traktionsantrieben für Elektrofahrzeuge bis hin zu industriellen Servosystemen und Drohnenantrieben reichen.

Wechselstrom- und Gleichstrom-Elektromotor: Direkter Vergleich

Die folgende Tabelle fasst das Prinzip zusammen Unterschiede zwischen AC- und DC-Motoren über die Spezifikationsparameter hinweg, die für industrielle und kommerzielle Beschaffungsentscheidungen am relevantesten sind.

Geschwindigkeitsregelung: Der praktische Unterschied zwischen AC- und DC-Elektromotoren

Geschwindigkeitskontrolle ist dort, wo die Unterschied zwischen AC- und DC-Elektromotoren wird von größter betrieblicher Bedeutung. Bei einem bürstenbehafteten Gleichstrommotor ist die Drehzahl direkt proportional zur Ankerspannung und umgekehrt proportional zum Feldfluss – die Anpassung einer der beiden Variablen mit einem einfachen Rheostat oder einem PWM-Regler führt zu gleichmäßigen Drehzahlschwankungen über einen weiten Bereich. Dies machte Gleichstrommotoren während eines Großteils des 20. Jahrhunderts zur Standardwahl für Industrieantriebe mit variabler Drehzahl, insbesondere in Anwendungen wie Walzwerken, Papiermaschinen und Kranaufzügen, bei denen die Drehzahl kontinuierlich unter Last angepasst werden musste.

Das Aufkommen zuverlässiger, kostengünstiger Frequenzumrichter (VFDs) hat die Wettbewerbsposition von grundlegend verändert Wechselstrommotoren and DC motors in Anwendungen mit variabler Geschwindigkeit. Ein Frequenzumrichter wandelt die Netzversorgung mit fester Frequenz in einen Ausgang mit variabler Frequenz und variabler Spannung um und ermöglicht so den Betrieb eines Wechselstrom-Induktionsmotors mit jeder Drehzahl über einen weiten Bereich – typischerweise 10 % bis 120 % der Nenndrehzahl – bei voller Drehmomentsteuerung. Moderne VFDs implementieren Vektorsteuerungs- oder DTC-Algorithmen (Direct Torque Control), die eine mit einem Gleichstromantrieb vergleichbare dynamische Reaktion bieten und den primären Leistungsvorteil beseitigen, den Gleichstromsysteme zuvor hatten.

Die praktische Implikation liegt darin, dass für neue Industrieanlagen mit fester oder variabler Drehzahl, die über eine dreiphasige Wechselstromversorgung verfügen, ein Wechselstrom-Induktionsmotor mit IE3- oder IE4-Einstufung und Frequenzumrichter fast immer die wirtschaftlich und technisch überlegene Wahl ist. Die verbleibenden Hochburgen des Gleichstrommotors sind batteriebetriebene mobile Geräte (bei denen die Versorgung von Natur aus Gleichstrom ist), Anwendungen, die ein sehr hohes Anlaufdrehmoment bei niedrigen Versorgungsspannungen erfordern, und ältere Anlagen, bei denen die vorhandene Gleichstrominfrastruktur eine Nachrüstung kostspielig macht.

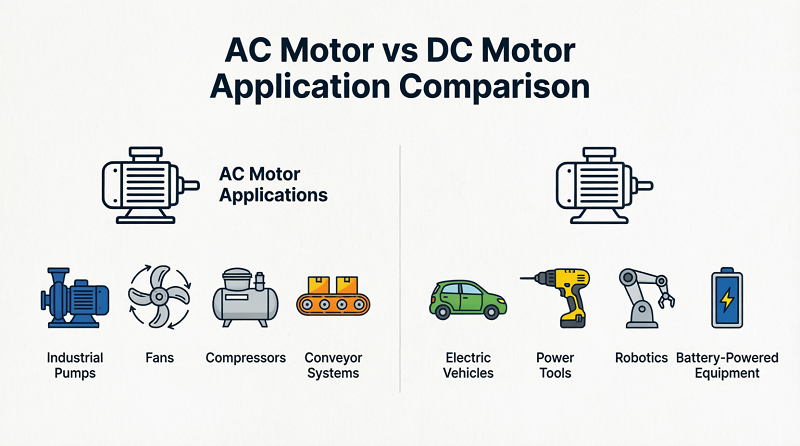

Wahl zwischen Wechselstrom- und Gleichstrommotoren: Anwendungsgesteuerter Entscheidungsrahmen

Kein einzelner Motortyp ist allgemein überlegen. Die richtige Auswahl zwischen AC-DC-Elektromotoren hängt von den spezifischen Anforderungen der Anwendung, der verfügbaren Stromversorgung, der Wartungsumgebung und den Gesamtbetriebskosten über die geplante Lebensdauer ab.

Wählen Sie einen AC-Induktionsmotor, wenn:

• Die Installation erfolgt über ein standardmäßiges einphasiges oder dreiphasiges Wechselstromnetz.
• Der Arbeitszyklus ist kontinuierlich oder nahezu kontinuierlich und die Umgebung ist rau, nass, staubig oder explosiv – die bürstenlose Konstruktion eliminiert die Zündgefahr durch Bürstenlichtbögen.
• Die Ausgangsleistung liegt bei über 50 kW, wobei Wechselstrom-Induktionsmotoren erhebliche Kosten- und Effizienzvorteile gegenüber gleichwertigen Gleichstromkonstruktionen bieten.
• Es ist nur ein minimaler Wartungszugang verfügbar – HVAC-Lüfter, Pumpen, Kompressoren und Förderbandantriebe an abgelegenen oder schwer zugänglichen Standorten.

Wählen Sie einen Gleichstrommotor mit Bürsten, wenn:

• Die Anwendung erfolgt batteriebetrieben und mit Niederspannung – Elektrowerkzeuge, Kleingeräte, Kfz-Zusatzgeräte und Hobbyrobotik.
• Im Verhältnis zur Motorgröße ist ein sehr hohes Anlaufdrehmoment erforderlich und der Arbeitszyklus ist intermittierend.
• Das Budget für die Steuerelektronik ist begrenzt – ein einfacher PWM-Controller ist wesentlich günstiger als ein VFD- oder BLDC-Treiber.

Wählen Sie einen bürstenlosen Gleichstrommotor, wenn:

• Die Anwendung erfordert einen hohen Wirkungsgrad, eine hohe Leistungsdichte und eine lange Lebensdauer in einem kompakten Formfaktor – Elektrofahrzeuge, Drohnen, medizinische Geräte und Präzisionsservosysteme.
• Geschwindigkeit und Position müssen über einen großen Dynamikbereich hochpräzise gesteuert werden.
• Wartung ist unpraktisch, aber Zuverlässigkeit ist entscheidend – das Fehlen von Bürsten und Kommutator eliminiert die häufigste Fehlerursache bei Gleichstrommotoren.

In der Praxis ist die Grenze zwischen Wechselstrommotoren and DC motors hat sich mit zunehmender Reife der Leistungselektronik erheblich verwischt. Ein BLDC-Motor, der von einem hochentwickelten Dreiphasen-Wechselrichter angetrieben wird, ist elektrisch nicht von einem Permanentmagnet-Synchron-Wechselstrommotor zu unterscheiden – die gleiche Hardware kann je nach angewendetem Steuerungsalgorithmus als beides klassifiziert werden. Letztendlich kommt es darauf an, ob das komplette Motorantriebssystem die erforderliche Drehmoment-Drehzahl-Kennlinie, Effizienz, Zuverlässigkeit und Gesamtbetriebskosten für die Zielanwendung bietet.
